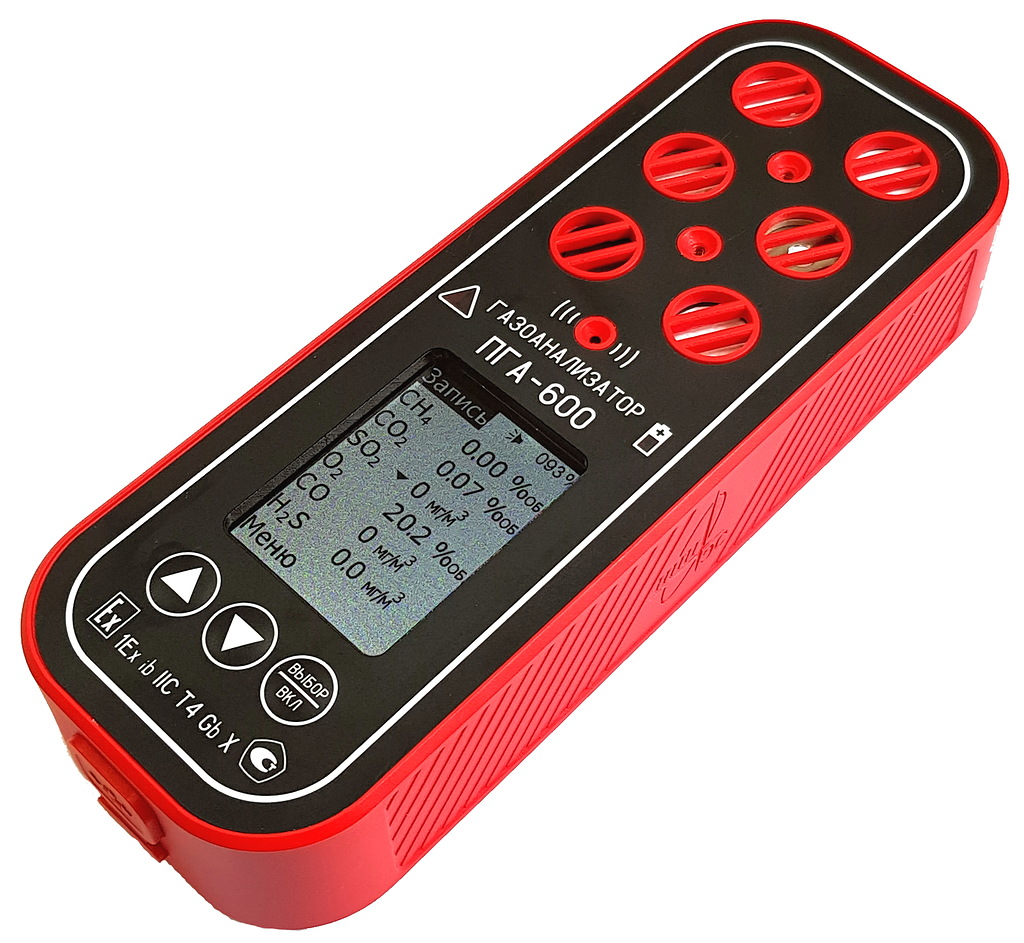

Газоанализаторы ПГА-600 предназначены для измерений объемной доли метана, пропана, диоксида углерода, водорода, кислорода, довзрывоопасных концентраций паров бензина неэтилированного в смеси с воздухом, массовой концентрации или объемной доли изобутилена, оксида углерода, сероводорода, диоксида азота, диоксида серы, аммиака и хлора.
В газоанализаторе устанавливаются по выбору заказчика оптические, электрохимические и фотоионизационные датчики:
- один оптический и/или один фотоионизационный датчик;
- два оптических датчика;
- от 1 до 4 электрохимических датчиков дополнительно/или вместо указанных выше датчиков.
Уникальные достоинства газоанализатора ПГА-600:
- допускается проведение поверки отдельных измерительных каналов газоанализатора в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки;
- возможность измерений и индикации содержания в атмосфере 6 веществ одновременно;
- совместное применение оптических, фотоионизационных и электрохимических сенсоров, обеспечивающее выполнение исключительно широкого круга задач;
Газоанализаторы являются средством измерений и имеют свидетельство об утверждении типа. ПГА-600 выполнены во взрывозащищенном исполнении с взрывозащитой вида «искробезопасная цепь» и маркировкой 1ExibIICT4 X, имеют сертификат соответствия требованиям технического регламента ТС ТР 012/2011, ГОСТ 30852.0 и ГОСТ 30852.10.
Газоанализаторы ПГА-600 являются портативными приборами непрерывного действия с диффузионным пробоотбором. При установке дополнительной камеры, возможен принудительный пробоотбор при помощи внешнего побудителя.
Результаты измерений по всем каналам одновременно выводятся на дисплей. Управление работой газоанализатора и компрессора осуществляется 3 кнопками. Имеется световая и звуковая сигнализации достижения концентрацией определяемых компонентов заданных пороговых значений. Результаты измерений могут быть выведены на дисплей прибора или занесены в память, в том числе для последующей обработки на внешнем носителе.
Условное обозначение измерительного канала |
Определяемый |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности |
|
абсолютной |
приведенной, % |
|||
СН4-О |
метан (СН4) |
от 0 до 5 % об.д. |
- |
±4 |
С3Н8-О |
пропан (С3Н8) |
от 0 до 2 % об.д. |
- |
±5 |
БНЗ-О |
бензин неэтилированный (ГОСТ Р 51866-2002) |
от 0 до 50 % НКПР |
± 5 % НКПР |
- |
СО2-О |
диоксид углерода (СО2) |
от 0 до 2 % об.д. |
- |
± 5 |
Н2-Е |
водород (Н2) |
от 0 до 2 % об.д. |
±(0,2+0,04∙Сх) % об.д. |
- |
О2-Е |
кислород (О2) |
от 0 до 30 % об.д. |
- |
±5 |
Примечания; 1) Индексы О, Х или Е в условном обозначении измерительного канала обозначают тип сенсора в датчике: оптический, фотоионизационный или электрохимический соответственно. 2) СX – содержание определяемого компонента на входе газоанализатора, объемная доля, % |
Условное обозначение измерительного канала |
Определяемый |
Диапазон измерений |
Пределы допускаемой основной погрешности |
||
объемной доли, млн-1 |
массовой концентрации, мг/м3 |
абсолютной |
относи-тельной, % |
||
С4Н8-Х |
изобутилен |
от 0 до 44 св. 44 до 300 |
от 0 до 100 св. 100 до 700 |
± 25 мг/м3 - |
- ± 25 % |
СО-Е |
оксид углерода (СО) |
от 0 до 17 св. 17 до 103) |
от 0 до 20 св. 20 до 120 |
± 5 мг/м3 - |
- ± 25 % |
Н2S-Е |
сероводород (Н2S) |
от 0 до 7 св. 7 до 32 |
от 0 до 10 св. 10 до 45 |
± 2,5 мг/м3 - |
- ± 25 % |
NO2-Е |
диоксид азота (NO2) |
от 0 до 1 св. 1 до 10,5 |
от 0 до 2 св. 2 до 20 |
± 0,5 мг/м3 - |
- ± 25 % |
SО2-Е |
диоксид серы (SО2) |
от 0 до 3,8 св. 3,8 до 18,8 |
от 0 до 10 св. 10 до 50 |
± 2,5 мг/м3 - |
- ± 25 % |
NH3-Е |
аммиак (NH3) |
от 0 до 28 св. 28 до 99 |
от 0 до 20 св. 20 до 75 |
± 5 мг/м3 - |
- ± 25 % |
Cl2-Е |
хлор (Cl2) |
от 0 до 0,3 св. 0,3 до 1,6 |
от 0 до 1 св. 1 до 5 |
±0,25 мг/м3 - |
- ± 25 % |
Примечание – метрологические характеристики газоанализаторов по каналу изобутилена с фотоионизационным сенсором С4Н8-Х (обозначение канала ЛОВ – «летучие органические вещества») установлены с использованием газовых смесей изобутилена в воздухе. Газоанализатор может применяться как средство измерений при наличии в анализируемой воздушной среде только одного определяемого компонента (изобутилена), для многокомпонентых сред переменного состава канал ЛОВ используется только для общей оценки загазованности как индикаторный |
Номинальное время установления показаний Т0,9 ном, с, не более:
- для оптических и фотоионизацонных датчиков — 30
- для электрохимических датчиков — 60
Время прогрева газоанализаторов, мин, не более — 2
Время работы газоанализаторов без подзарядки аккумуляторов, ч, не менее
- с оптическими и электрохимическими датчиками — 16
- с фотоионизационным датчиком — 10
Габаритные размеры газоанализатора, мм не более:
- высота — 210
- ширина — 70
- длина — 40
Масса (металлический/пластиковый корпус), кг, не более — 0,7/0,5
Средняя наработка на отказ, ч — 20 000
Средний срок службы, лет — 10
Рабочие условия эксплуатации
- диапазон температуры окружающей среды, °С — от минус 20 до 40
- относительная влажность при температуре 35°С, % — 95
- диапазон атмосферного давления, кПа — от 84 до 106,7
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP54 по ГОСТ 14254-96.
