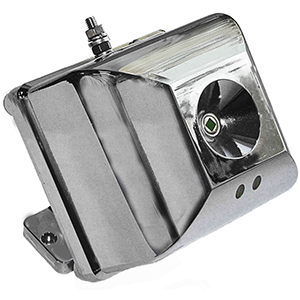

Извещатель пламени ИП332-1/1 "НАБАТ 1", взрывозащ. исполнение

Извещатель пламени ИП332-1/1 "НАБАТ 1", взрывозащ. исполнение

Сертификат соответствия техническому регламенту о требов. пож. безоп.
Сертификат соответствия техническому регламенту ТС ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Руководство по эксплуатации
Запросить стоимость

Наша компания является официальным дистрибьютором производителя данного оборудования.

Описание
  • Описание
  • Характеристики
  • Комплект поставки

Благодаря использованию  принципа спектральной селекции обладают высоким быстродействием и отсутствием ложных срабатываний от ламп накаливания, люминесцентных ламп , солнечного излучения, разрядов молний, излучения электродуговой сварки и других типов оптических и электромагнитных помех. Подключаются к двухпроводному шлейфу приемо-контрольного пульта и предназначены для совместной работы с приборами приемно-контрольными (ППК) и сигнально-пусковыми устройствами (УСП). Выходной сигнал формируется увеличением тока потребления извещателя.

Предназначены для защиты  помещений в которых возможно образование взрывоопасных смесей категорий IIA, IIB, IIC согласно  ГОСТ 30852.11-2002 групп Т1-Т6 согласно ГОСТ 30852.5-2002:

  • Нефтеперерабатывающих предприятий.
  • Газохранилищ, газораспределительных и газокомпрессорных станций.
  • Взрывоопасных химических производств и производств взрывчатых веществ.

Технические характеристики

Взрывозащищенность (маркировка взрывозащиты)  1Ex ib II CT6 Gb
Максимальное расстояние, при котором за время, не превышающее 3 секунд, наблюдается устойчивое срабатывание извещателя от тестовых очагов ТП-5 – не менее 25 м, ТП-6 – не менее 17 м.
Напряжение питания 12-29 В (22-26 В при работе с «БИС-1″).
Ток, потребляемый извещателями при номинальном напряжении электропитания: в дежурном режиме – не более 200 мкА, в режиме «Пожар» – 20+5 мА.
Угол обзора, в зависимости от дальности обнаружения очага возгорания не менее 70°
Время срабатывания не более 3 сек.
Степень защиты оболочкой IP41
Габаритные размеры извещателей не более 90x90x105 мм.
Масса не более 260 г.
Назначенный срок службы 10 лет.
Средняя наработка извещателей на отказ не менее 60 000час.
Диапазон рабочих температур –60 до +55°С
Гарантийный срок эксплуатации 36 месяцев с момента ввода его в эксплуатацию

Технические характеристики извещателей пламени «НАБАТ» наиболее оптимизированы с техническими характеристиками ППКП «Колокол-1» .

Рекомендации по количеству извещателей, подключаемых в шлейф различных приемно-контрольных приборов приведены в разделе «Примеры схем подключения извещателей» .

При подключении извещателя к приемно-контрольным приборам не имеющим искробезопасных шлейфов необходимо использовать блок искрозащиты (БИС-1) , который в комплект не входит и заказывается отдельно. Используется один БИС на каждый шлейф. При подключении извещателя к приемно-контрольным приборам с искробезопасными шлейфами, параметры которых позволяют подключать данный извещатель, в использовании блока искрозащиты (БИС-1) нет необходимости.

Для проверки работоспособности извещателей во взрывозащищенном исполнении следует заказывать тестовый взрывозащищенный комплект  .

Перечень дополнительных характеристик, которые могут быть обеспечены по просьбе заказчика:
- Дальность обнаружения стандартных очагов пожара ТП-5 не менее 40 м и ТП-6 не менее 27 м.
- Уменьшение времени срабатывания извещателя в диапазоне от 3 до 0,1 сек. для обнаружения первичных фаз взрывного процесса и реализация режима взрывоподавления.
- Уменьшение тока в режиме «ПОЖАР» до 5 мА.
- Режим работы при наличии прямой солнечной засветки до 70 000 лк без потери работоспособности извещателя.
- Режимы работы при наличии в поле зрения извещателя нагретых тел с температурой от 100°С до 250°С без потери работоспособности извещателя.
- Увеличение угла обзора извещателя до 90°

При реализации дополнительных характеристик цена извещателя договорная.

Комплект поставки
