ИДД "ГРИФ 2". Моноблочный ионно-дрейфовый детектор.

Портативный экспресс-обнаружитель «ГРИФ-2» – прибор следующего поколения спектрометров ионной подвижности. Он выгодно отличается от предшественников и аналогов простотой эксплуатации и повышенной чувствительностью за счет оригинальной конструкции пробоотборной части. Микроскопическое количество вещества с проверяемых поверхностей (например, багажа, рук, одежды) переносится в прибор либо с помощью всасывающего устройства, либо контактным путем. Детекторы серии «ГРИФ» способны обнаруживать вещества, испарение которых при комнатной температуре крайне мало (гексоген, октоген). В спектрометрическом детекторе «ГРИФ-2» для отбора и анализа пробы расходные материалы не требуются. Предусмотрена самоочистка пробоотборника после анализа пробы.

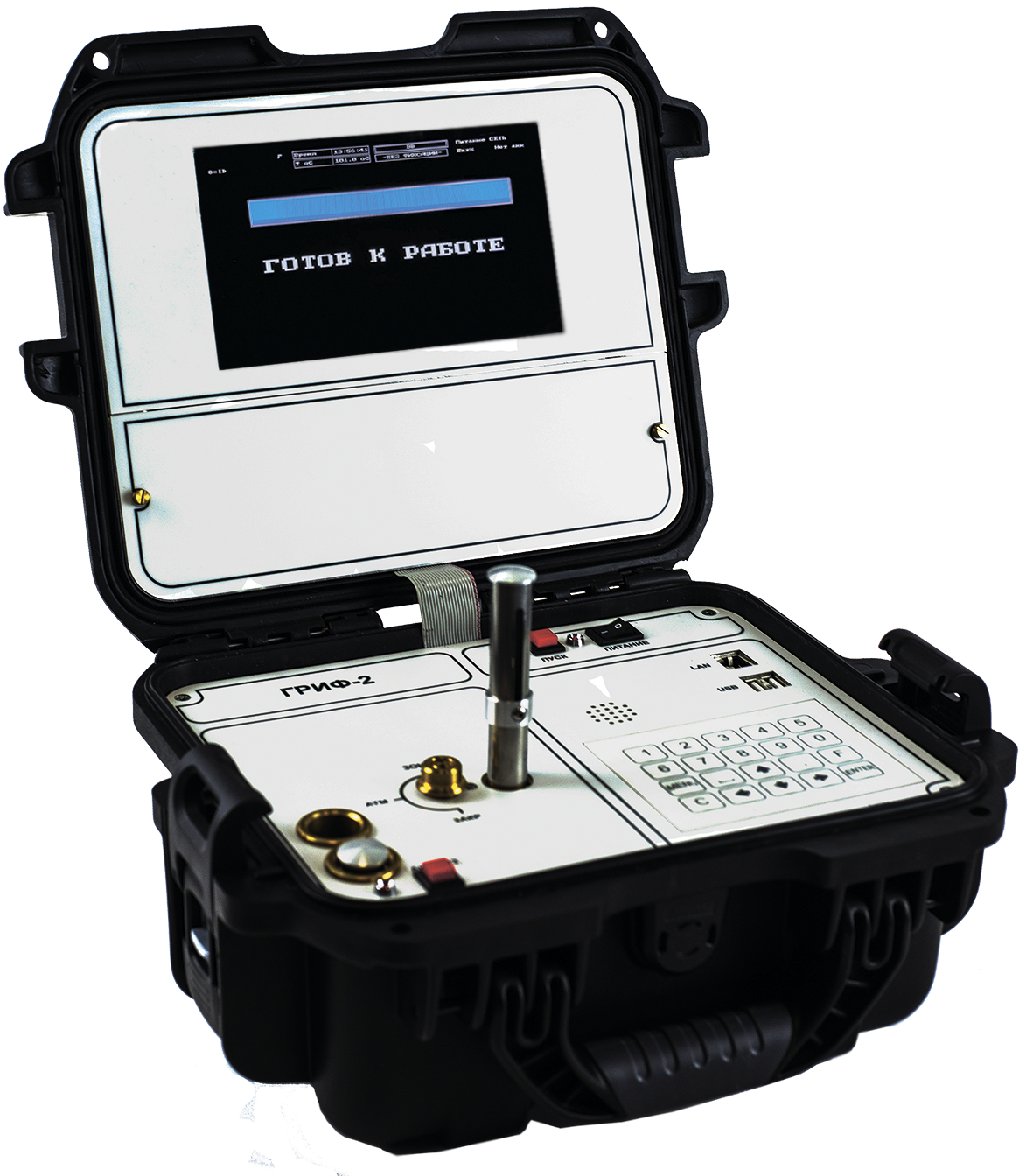

ПОРТАТИВНЫЙ ЭКСПРЕСС-ОБНАРУЖИТЕЛЬ ГРИФ-2

О степени чувствительности экспресс-анализаторов говорит такой пример: приборы улавливают наличие вещества на руках человека, даже если он был шестым по очереди в цепочке лиц, первый из которых имел контакт с взрывчатыми веществами.

Проведение спектрального анализа и последующее автоматическое сравнение полученных результатов с тестовыми спектрами искомых веществ, которые находятся в памяти приборов, позволяет получить ответ в течении 1 – 10 секунд в зависимости от температуры испарения целевого вещества. При этом на мониторе появляется название обнаруженного вещества.

Таким образом, положенный в основу работы приборов принцип спектрометрии ионной подвижности позволяет с высокой скоростью и с большой чувствительностью вести одновременное выявление достаточно широкого ряда химических веществ, что делает эти приборы очень эффективными в том числе для проведения контроля в аэропортах, на таможенных пунктах, на КПП стратегических объектов.

НАЗНАЧЕНИЕ

Экспресс обнаружение и идентификация ультрамалых количеств вещества на уровне 10 пикограмм без предварительной подготовки, время измерения —  от 1 до 15 с в зависимости от температуры испарения целевого вещества

КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА ПРИБОРА

▪ Разработан и выпускается в России

▪ Экспресс-обнаружитель имеет моноблочное исполнение

▪ Используется нерадиоактивный источник ионизации (коронный разряд)

▪ Прибор анализирует как твердые частицы (основной метод), так и пары веществ

▪ Прибор оснащен сменным аккумуляторным блоком. Это дает возможность продлить автономную работу с помощью дополнительных аккумуляторных блоков. При этом, аккумулятор легко вставляется внутрь прибора, оставляя его моноблочным

▪ Разработаны пробоотборные многоразовые зонды специальной конструкции с режимом самоочистки после анализа

▪ Практически исключена возможность случайного загрязнения измерительного и пробоотборного узлов

▪ Обеспечено проведение неограниченного количества анализов при непрерывном режиме отбора проб

▪ Для отбора и анализа пробы расходные материалы не требуются

▪ Затраты на эксплуатацию минимальны

▪ Разработано и включено в комплект поставки специальное устройство для регенерации осушителя

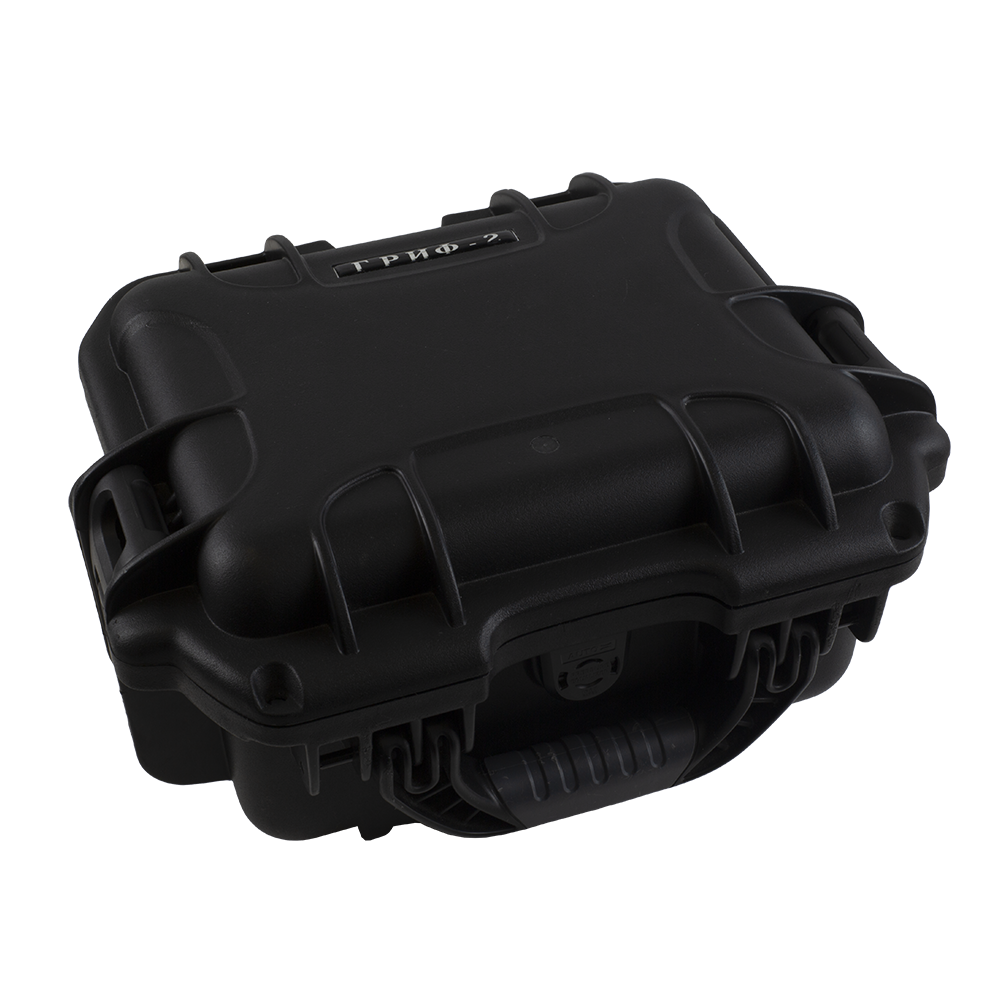

▪ Прибор имеет герметичный и прочный корпус:

         ▪ ▪ Стандарт MIL-STD-810F (соответствие стандарту обеспечивается при использованием дополнительных аксессуаров)

         ▪ ▪ Сертификат ASTM D-4169 DC-18 (испытание корпуса падающими предметами, устойчивость к вибрации)

         ▪ ▪ Система замков PowerClaw предотвращает раскрытие прибора во время транспортировки

         ▪ ▪ Класс защиты IP67 (водонепроницаемость и пыленепроницаемость, устойчивость к осадкам)

▪ Введен специальный пользовательский экран с краткими информационными сообщениями (например, ЕСТЬ ОБНАРУЖЕНИЕ) и названием обнаруженного вещества

▪ Автоматическое сохранение протоколов обнаружения на жестком диске прибора в формате *.dat, а также в стандарте *.xml. Введена опция передачи информации по локальной сети Ethernet с использованием стека протоколов ТСР/IP

▪ Увеличен размер цветного графического экрана до 7”, расширена клавиатура, сохранена возможность подключения внешней USB клавиатуры

▪ Высвечивается название обнаруженного вещества из базы данных, ионограмма позволяет контролировать обнаружение новых подозрительных веществ

▪ Список определяемых веществ согласуется с Заказчиком и может быть дополнен самостоятельно

Основное преимущество дрейф-спектрометров по сравнению с газохроматографическими и масс-спектрометрическими анализаторами – малое время анализа, простота обращения, портативность, возможность работы в полевых условиях.

Обозначения взрывчатых веществ

        Большинство взрывчатых веществ имеют в своем составе всего насколько основных компонентов. Это нитроамины (гексоген, октоген, тетрил), нитроэфиры (нитроглицерин, этиленгликольдинитрат, ТЭН), нитроароматические соединения (тротил, динитротолуол), неорганические нитраты (аммиачная селитра).
        Наличие ВВ в смеси будет зафиксировано по компоненте, имеющей самую низкую температуру испарения.
        Перечень определяемых целевых веществ формируется по согласованию с Заказчиком. Обозначения целевых веществ приведены в таблице.
        Базовый набор взрывчатых веществ входит в заводские установки. Перечень базовых веществ отмечен в таблице символом (*).

Обозначения некоторых мололетучих органических веществ

Обозначения ядовитых и отравляющих веществ
