Назначение
Газоанализаторы ЭГС предназначены для измерения объемной доли метана, пропана, паров этанола, кислорода, диоксида углерода, водорода и массовой концентрации токсичных газов (оксид углерода, сероводород, диоксид азота, диоксид серы, хлор, аммиак) в воздухе рабочей зоны. Допускается заказывать поставку дополнительных датчиков после первичной поставки ЭГС потребителю.
Описание

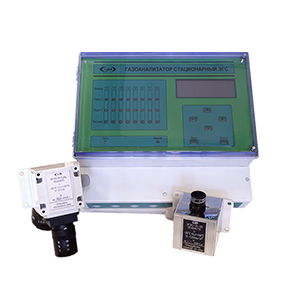

Газоанализатор является стационарным многоканальным прибором непрерывного действия. Газоанализатор состоит из блока управления стандартных или уменьшенных габаритов и выносных датчиков: оптических ЭГОС-И, термокаталитических ЭГТС-И, электрохимических ЭГЭС-И и коробок распределительных.
В состав газоанализатора входят датчики в количестве:
- от 1 до 64 – при использовании блоков управления стандартных размеров;
- от 1 до 2 – при использовании блока управления уменьшенных габаритов.
Связь между блоком управления и датчиками осуществляется посредством цифрового интерфейса
RS-485. Блок управления осуществляет питание датчиков, обработку измерительной информации, обработку и вывод информации на жидкокристаллический дисплей, а также выработку управляющих сигналов для внешних исполнительных устройств.
Интерфейс для связи с аппаратурой внешнего уровня: оптоизолированный интерфейс RS-485
(Modbus RTU,19200 бод, длина линии связи до 1200 м). На цифровой индикатор выводятся: номер канала, вид газа, концентрация газа в мг/м3, % НКПР или %, об., световая индикация превышения пороговых уровней по каналам. Датчики газоанализатора имеют взрывозащищенное исполнение с видом взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ Р 5133 0.10, маркировку взрывозащиты:
- ЭГОС-И – 1ExibIIBT6;
- ЭГТС-И – 1ExibdIIBT6;
- ЭГЭС-И – 1ExibIICT6.
Блок управления имеет маркировку взрывозащиты [Exib]IIC, коробка распределительная - 1ExibIICT6.
Метрологические характеристики
|
Датчик
|
Определяемый компонент |
Диапазон измерений концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
||
|
объемная доля |
массовая концентрац., мг/м3 |
Абсолютной |
Относитель-ной |
||
|
ЭГОС-И-СН4 |
Метан СН4 |
(0 … 5)% |
- |
± (0,1 + 0,04 Свх)% |
- |
|
ЭГОС-И-С3Н8 |
Пропан С3Н8 |
(0 … 2)% |
- |
± (0,05 + 0,04 Свх)% |
- |
|
ЭГОС-И- С2Н5 ОН |
Этанол С2Н5 ОН |
(0 … 0,78)% |
- |
± 0,16% |
- |
|
ЭГОС-И-СО2 |
Диоксид углерода СО2 |
(0 … 5)% |
- |
± (0,1 + 0,04 Свх)% |
- |
|
ЭГТС-И-СН4 |
Метан СН4 |
(0 … 2,5)% |
- |
± 0,2% |
- |
|
ЭГТС-И-С3Н8 |
Пропан С3Н8 |
(0 … 1)% |
- |
± 0,08% |
- |
|
ЭГЭС-И-О2 |
Кислород О2 |
(0 … 30)% |
- |
± (0,2 + 0,04 Свх)% |
- |
|
ЭГЭС-И- H2 |
Водород Н2 |
(0 … 5)% |
- |
± 0,2 % |
- |
|
ЭГЭС-И-СО |
Оксид углерода СО |
(0… 17) млн – 1 (17…103) млн – 1 |
0…20 20…120 |
± 5 мг/ м3 - |
- ±25% |
|
ЭГЭС-И- H2S
|
Сероводород H2S |
(0…7) млн – 1 (7….32) млн – 1 |
0…10 10…45 |
± 2,5 мг/ м3 - |
- ±25% |
|
ЭГЭС-И- NО2 |
Диоксид азотаNО2 |
(0 … 1) млн – 1 (1..10,5) млн - 1 |
0…2 2…20 |
± 0,5 мг/ м3 - |
- ±25% |
|
ЭГЭС-И- SО2 |
Диоксид серы SО2 |
(0 …3,8) млн – 1 (3,8…18,8) млн -1 |
0…10 10…50 |
± 2,5 мг/ м3 - |
- ±25% |
|
ЭГЭС-И-NН3 |
Аммиак N Н3 |
(0 …28) млн – 1 (28…99) млн - 1 |
0…20 20…70 |
± 5 мг/ м3 - |
- ±25% |
| Обозначение | Наименование | Количество | Примечание |
| ЯВША.426211.031 | Блок управления БУ | 1 шт. | Типоразмер БУ по заказу в зависимости от количества измерительных каналов |
| Датчики ЭГОС-И, ЭГТС-И, ЭГЭС-И |
от 1 шт. | по заявке заказчика | |
| ЯВША.425154.001 | Коробка распределительная | от 1 шт. | По числу датчиков |
| ЯВША.413311.020 | РЭ Руководство по эксплуатации | 1 экз. | |
| МП 242-1217-2011 | Методика поверки | ||
| Комплект принадлежностей | 1 компл. | Предохранители: 2 x 160мА 250В; 2 x 2А 250В; 5 x 20F 160мА 250В. Шнур питания. |
Приобретаются отдельно:
1. камера калибровочная ЯВША.301261.032 для датчиков ЭГОС-И;
2. камера калибровочная ЯВША 301261.024 для датчиков ЭГТС-И и ЭГЭС-И.
